Yksi-/Kaksikerrosjärjestelmä


Yksi-/kaksikerrosjärjestelmä - louhittu tunneli

Protan toimittaa vedeneristysjärjestelmiä sekä Yksi-, että Kaksikerrossovelluksiin.

Yksikerrosjärjestelmä on tarkoitettu hydrostaattisiin vedenpaineolosuhteisiin, mukaan lukien osastoinnit ja injektointimahdollisuudet. Kaksikerrosjärjestelmä on myös suunniteltu hydrostaattista vedenpainetta varten, ja siinä yhdistyvät testaus- ja injektointijärjestelmät.

Järjestelmä koostuu kahdesta tunnelikalvokerroksesta:

  1. Ensimmäinen kerros on pääkalvo, jonka paksuus on enintään 4 mm.
  2. Toinen kerros, 2 mm:n kalvo asetetaan ensimmäisen kerroksen päälle.

Jotta kahden kerroksen väliin saadaan tyhjiö, toisen kerroksen kalvo toimitetaan siten, että siinä on kohokuvioitu pinta, joka on kosketuksissa ensimmäisen kerroksen kanssa.

Esimerkkejä sovelluksista:

  • Maantietunnelit
  • Rautatietunnelit
  • Kuilut
  • Vedenpaineen alaiset kulkukäytävät

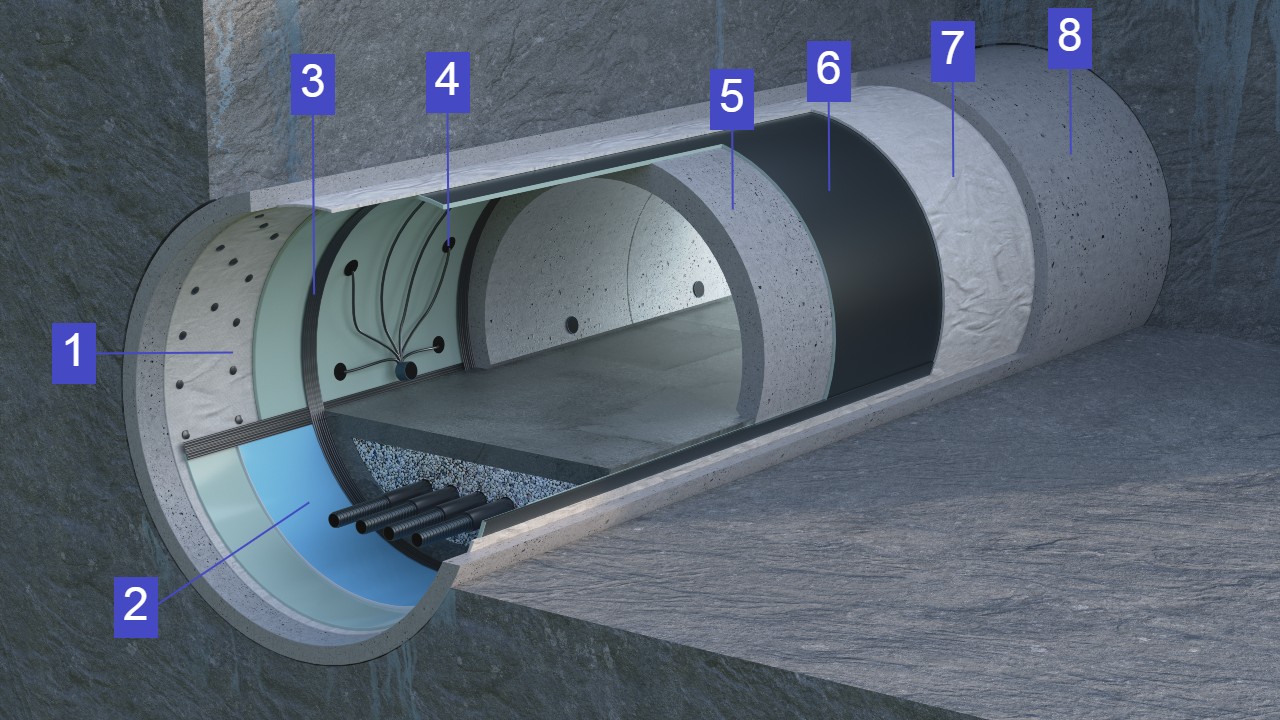

Järjestelmän kuvaus:

  1. Protan Kiinnike
  2. Protan Protect (suojakerros)
  3. Protan Vedensulkupalkki
  4. Protan Inject (ruiskutusletku)
  5. Paikallavalettu betoni
  6. Protan InfraPlan-tunnelikalvo.
  7. Protan Geo (geotekstiili)
  8. Ruiskubetoni

Protan suosittelee InfraPlan P32+:n käyttämistä hydrostaattisen paineen osalta Yksikerrosjärjestelmässä.

Kaksikerrosjärjestelmässä Protan suosittelee käyttämään InfraPlan P32+:a ensimmäisessä kerroksessa ja kohokuvioitua InfraPlan P20:a toisessa kerroksessa.
